# Цели калибровки

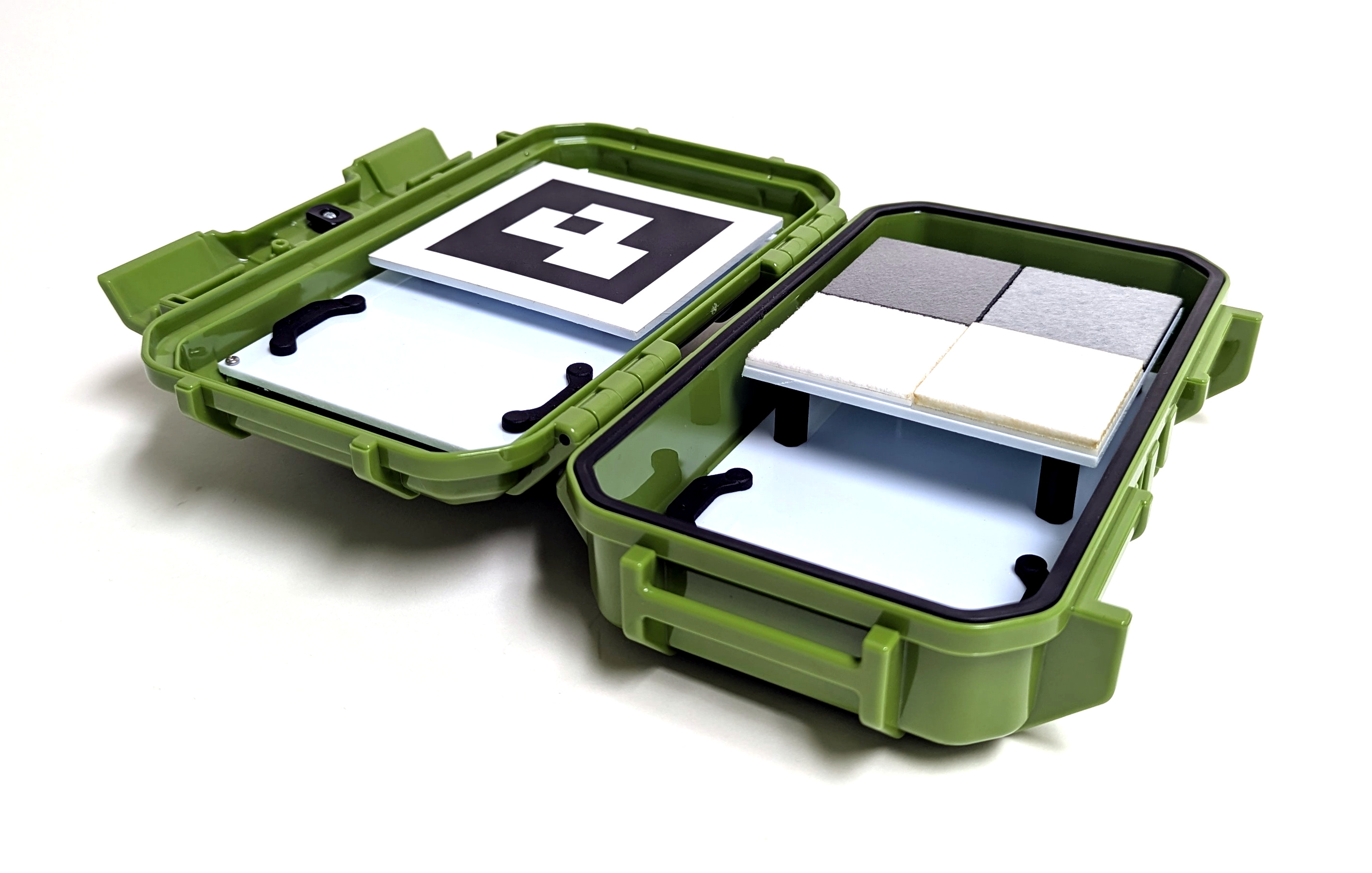

MAPIR предлагает различные калибровочные мишени для широкого спектра применений. Компактная модель T4-R50, показанная ниже, содержит 4 панели, которые были измерены на светоотражение в диапазоне от 250 до 2500 нм.

<figure><img src="https://679393546-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2Fn0wHOsPdd7gIl2aN0xwk%2Fuploads%2Fgit-blob-e9fc33cccbd49e38608c49a6a2e59785514a2acb%2Ft4-r50_2.jpg?alt=media" alt=""><figcaption><p>MAPIR T4-R50</p></figcaption></figure>

Диффузные эталонные мишени T4 имеют следующие кривые отражения, \[скачать данные здесь]\(<https://cdn.shopify.com/s/files/1/0972/5566/files/MAPIR\\_Diffuse\\_Reflectance\\_Standard\\_Calibration\\_Target\\_Data\\_T4.xlsx?v=1741759157>):

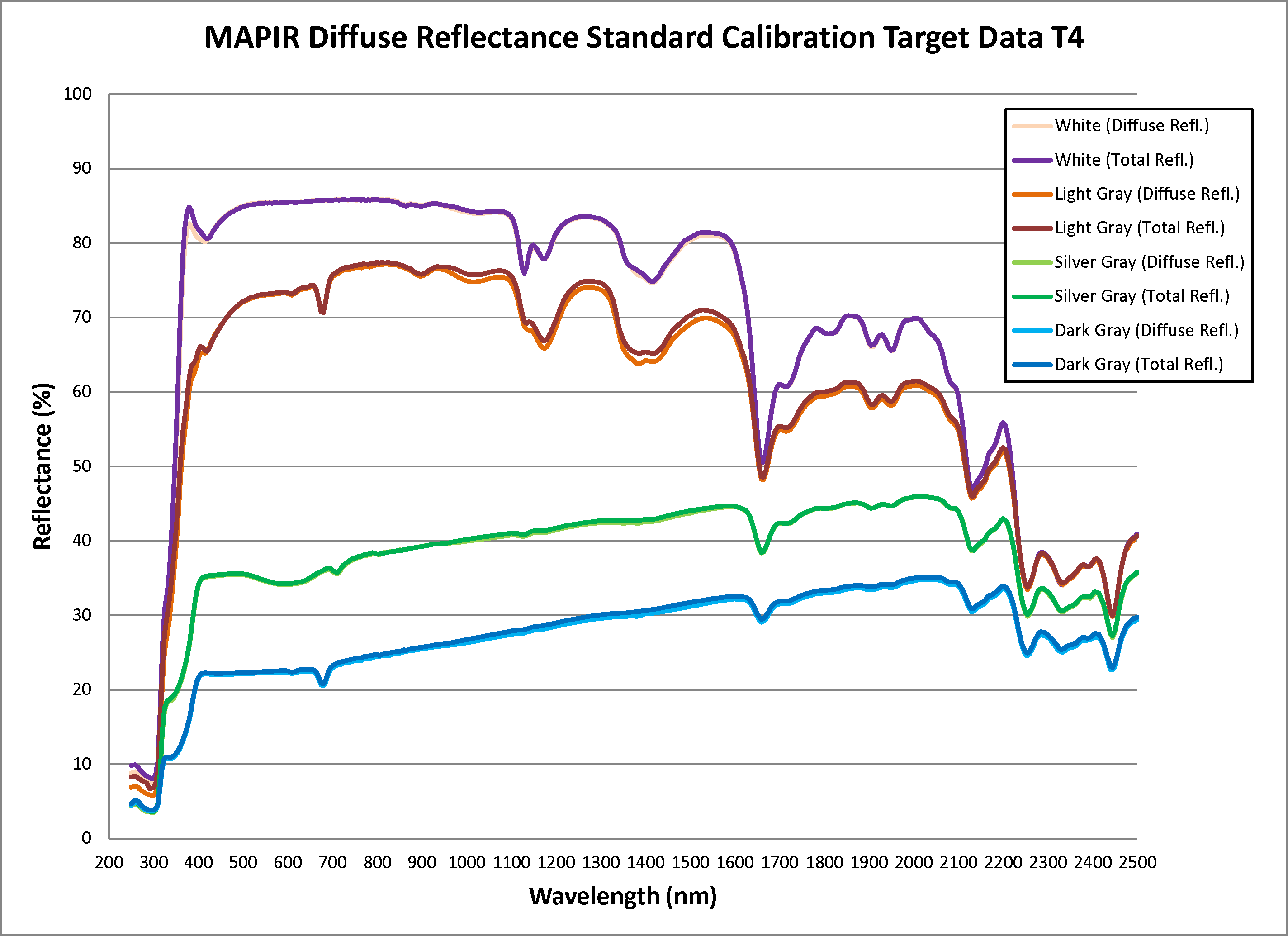

<figure><img src="https://679393546-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2Fn0wHOsPdd7gIl2aN0xwk%2Fuploads%2Fgit-blob-fb7dd2af34f784707e45b9a2af5a1ca24cfb7162%2FMAPIR%20Diffuse%20Reflectance%20Standard%20Calibration%20Target%20Data%20T4%20(250-2500nm).png?alt=media" alt=""><figcaption><p>MAPIR T4 Отражательная способность :: 250–2500 нм</p></figcaption></figure>

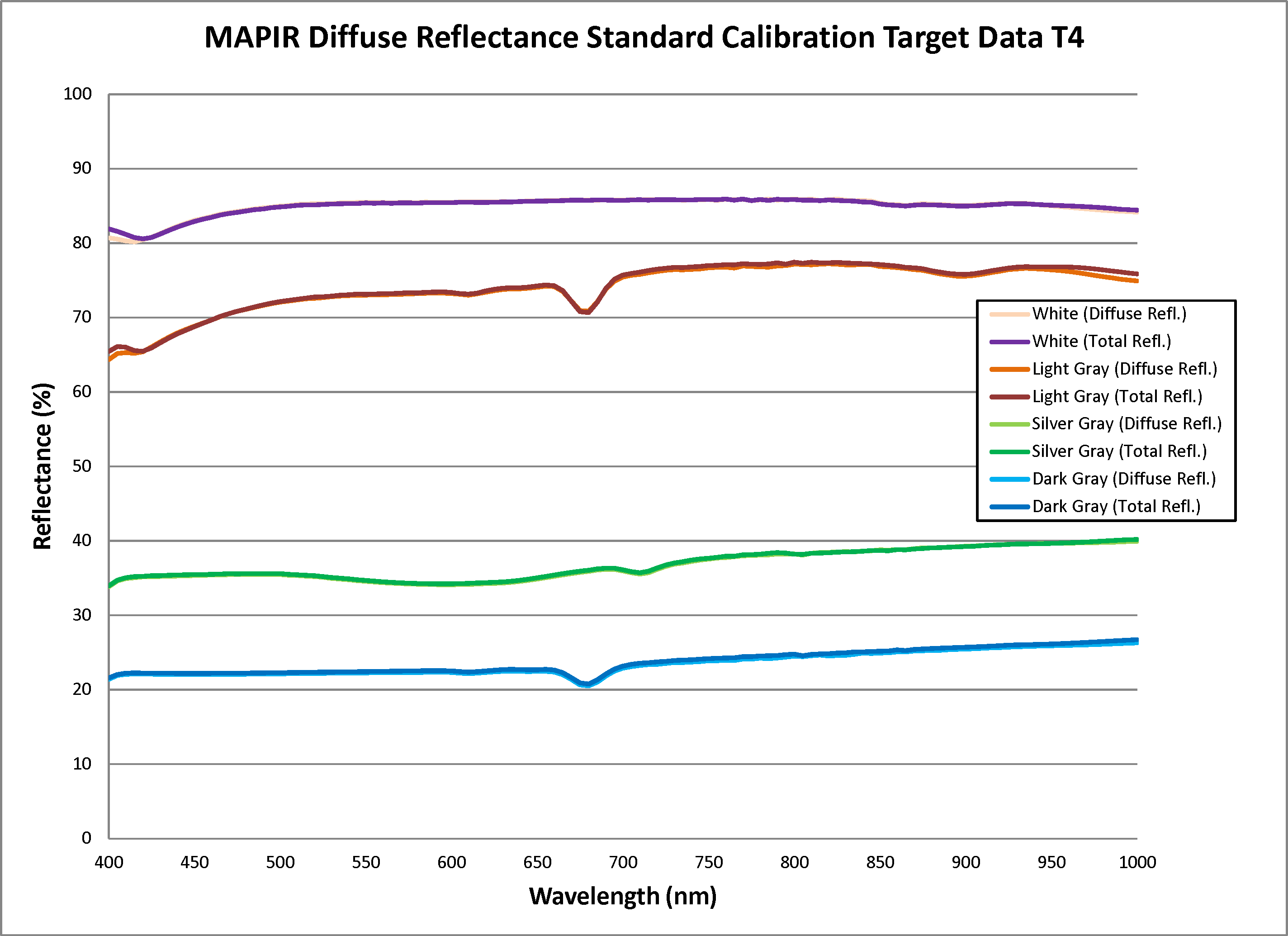

<figure><img src="https://679393546-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2Fn0wHOsPdd7gIl2aN0xwk%2Fuploads%2Fgit-blob-0a0d2d22c69e54ac0a7466fcebef747851e5b14c%2FMAPIR%20Diffuse%20Reflectance%20Standard%20Calibration%20Target%20Data%20T4%20(400-1000nm).png?alt=media" alt=""><figcaption><p>MAPIR T4 Отражательная способность :: 400-1000 нм</p></figcaption></figure>

Диффузные эталонные мишени T4P имеют следующие кривые отражательной способности, \[данные можно скачать здесь]\(<https://cdn.shopify.com/s/files/1/0972/5566/files/MAPIR\\_Diffuse\\_Reflectance\\_Standard\\_Calibration\\_Target\\_Data\\_T4.xlsx?v=1741759157>):

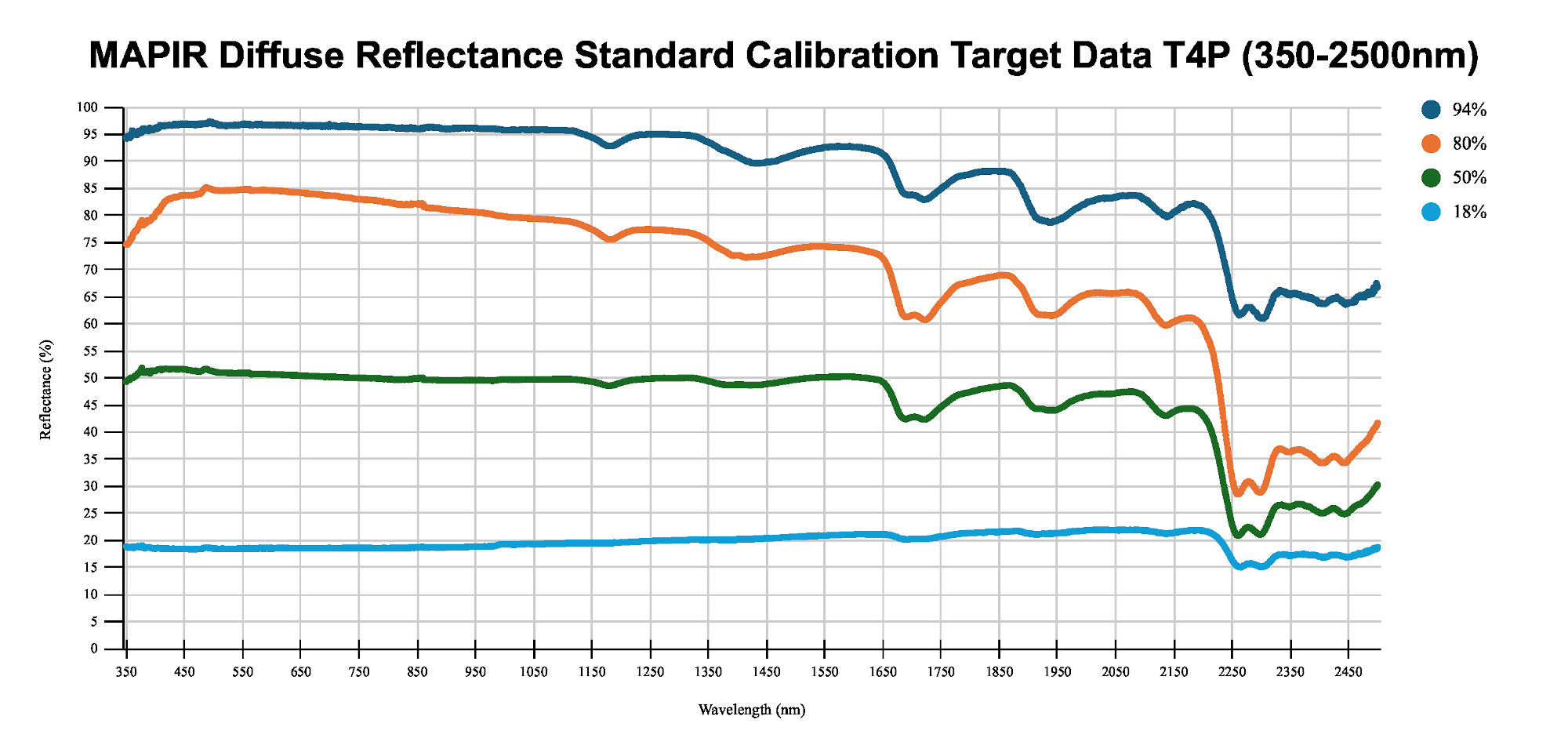

<figure><img src="https://679393546-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2Fn0wHOsPdd7gIl2aN0xwk%2Fuploads%2Fgit-blob-0a4244fb46a7deff1fe23ede12aeb7d74e68e1e3%2FMAPIR%20Diffuse%20Reflectance%20Standard%20Calibration%20Target%20Data%20T4P%20--%20350-2500nm.jpg?alt=media" alt=""><figcaption><p>MAPIR T4P Отражательная способность :: 250-2500 нм</p></figcaption></figure>

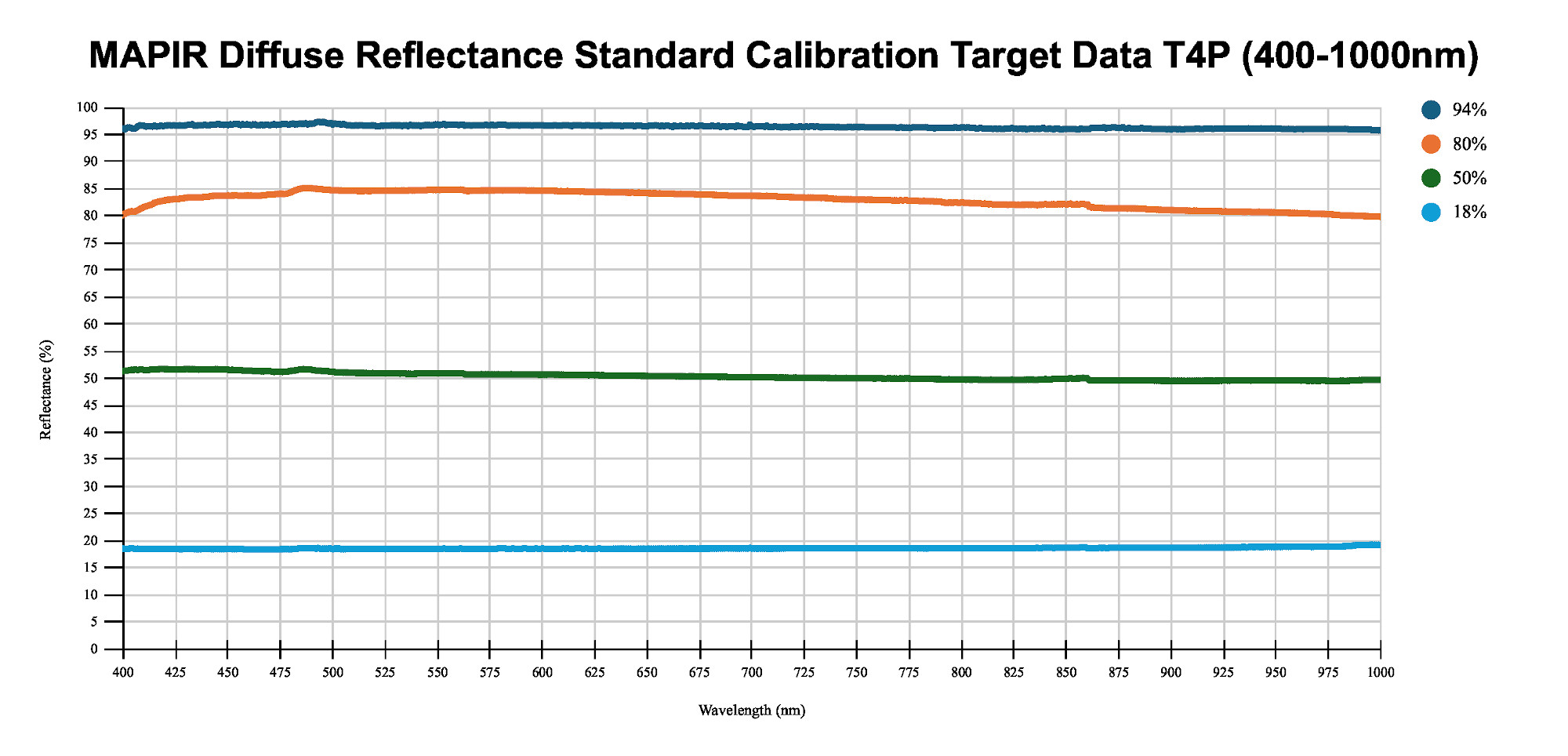

<figure><img src="https://679393546-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2Fn0wHOsPdd7gIl2aN0xwk%2Fuploads%2Fgit-blob-dd7a31828ee58949f583c99223ac776fb8166c0c%2FMAPIR%20Diffuse%20Reflectance%20Standard%20Calibration%20Target%20Data%20T4P%20--%20400-1000nm.jpg?alt=media" alt=""><figcaption><p>MAPIR T4P Отражательная способность :: 400-1000 нм</p></figcaption></figure>

На графике отражательной способности видно, что значения представлены в виде соотношения длины волны (ось x) и процента отражательной способности (ось y). Когда мы снимаем изображение калибровочной мишени, мы создаем соотношение между значением пикселя и процентом отражательной способности в спектре, к которому чувствительны все полосы датчика камеры.

Это означает, что с каждым изображением, снятым с помощью наших камер, вы можете использовать фотографию наших мишеней отражения, таких как [T4-R50](https://www.mapir.camera/collections/calibration-targets/products/diffuse-reflectance-standard-calibration-target-package-t3-r50) или [T4-R125](https://www.mapir.camera/collections/multispectral-reflectance-reference-calibration-targets/products/diffuse-reflectance-standard-calibration-target-package-t4-r125), для калибровки изображений по отражению. После калибровки каждый пиксель изображения равен проценту отражательной способности.

Если вы выводите откалиброванные изображения в Chloros в виде типичного JPG или TIFF, то процент отражательной способности рассчитывается путем деления значения пикселя на битовую глубину формата изображения. Так, для JPG делим на 255, а для TIFF делим на 65 535. Вы также можете выбрать вывод в формате PERCENT в Chloros, и тогда каждый пиксель будет иметь значение от 0,0 до 1,0 (0% до 100% отражательной способности). Просто имейте в виду, что некоторые приложения для работы с изображениями не могут принимать изображения в процентах (с плавающей запятой), а также что они занимают много места при хранении.

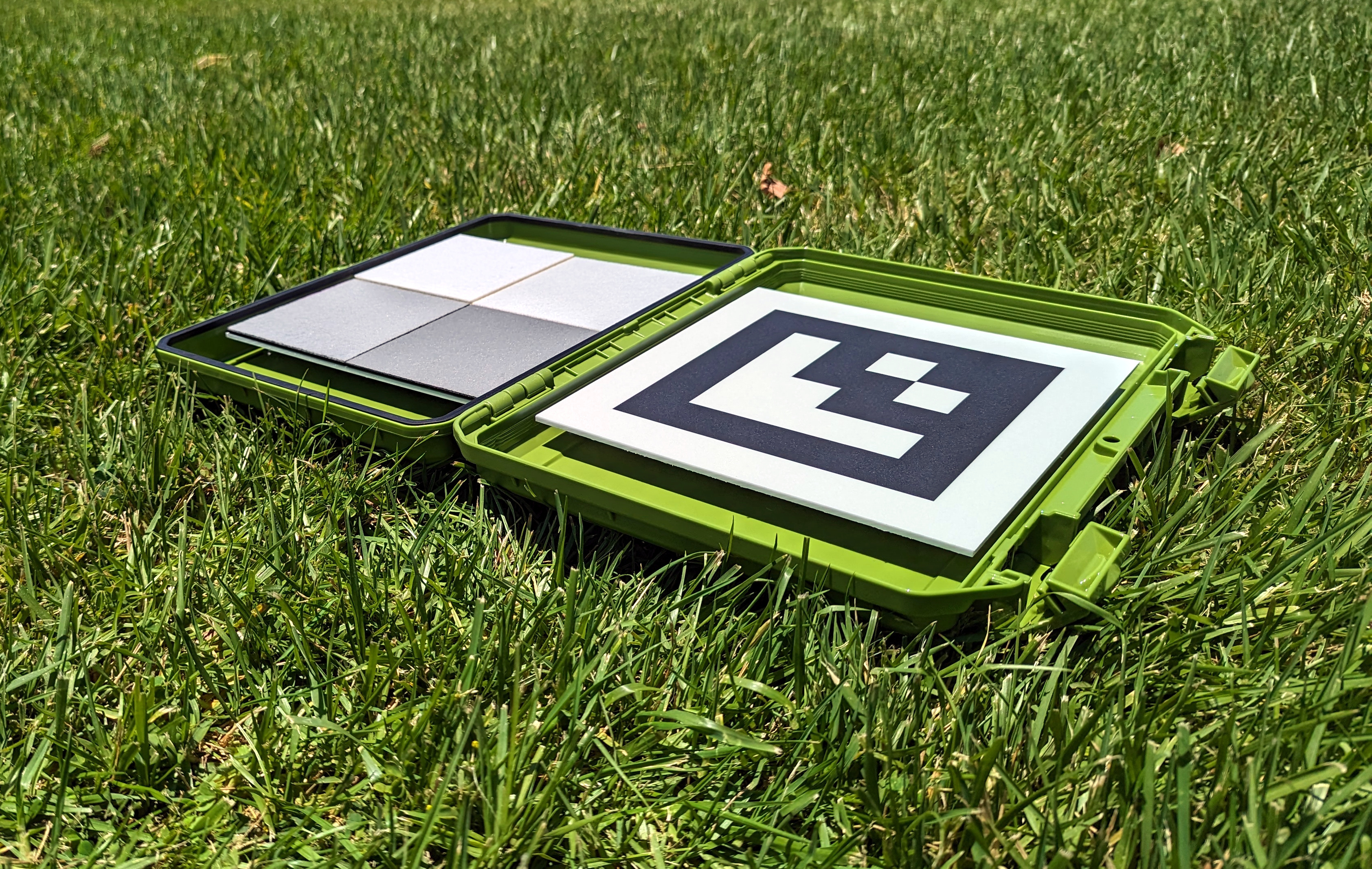

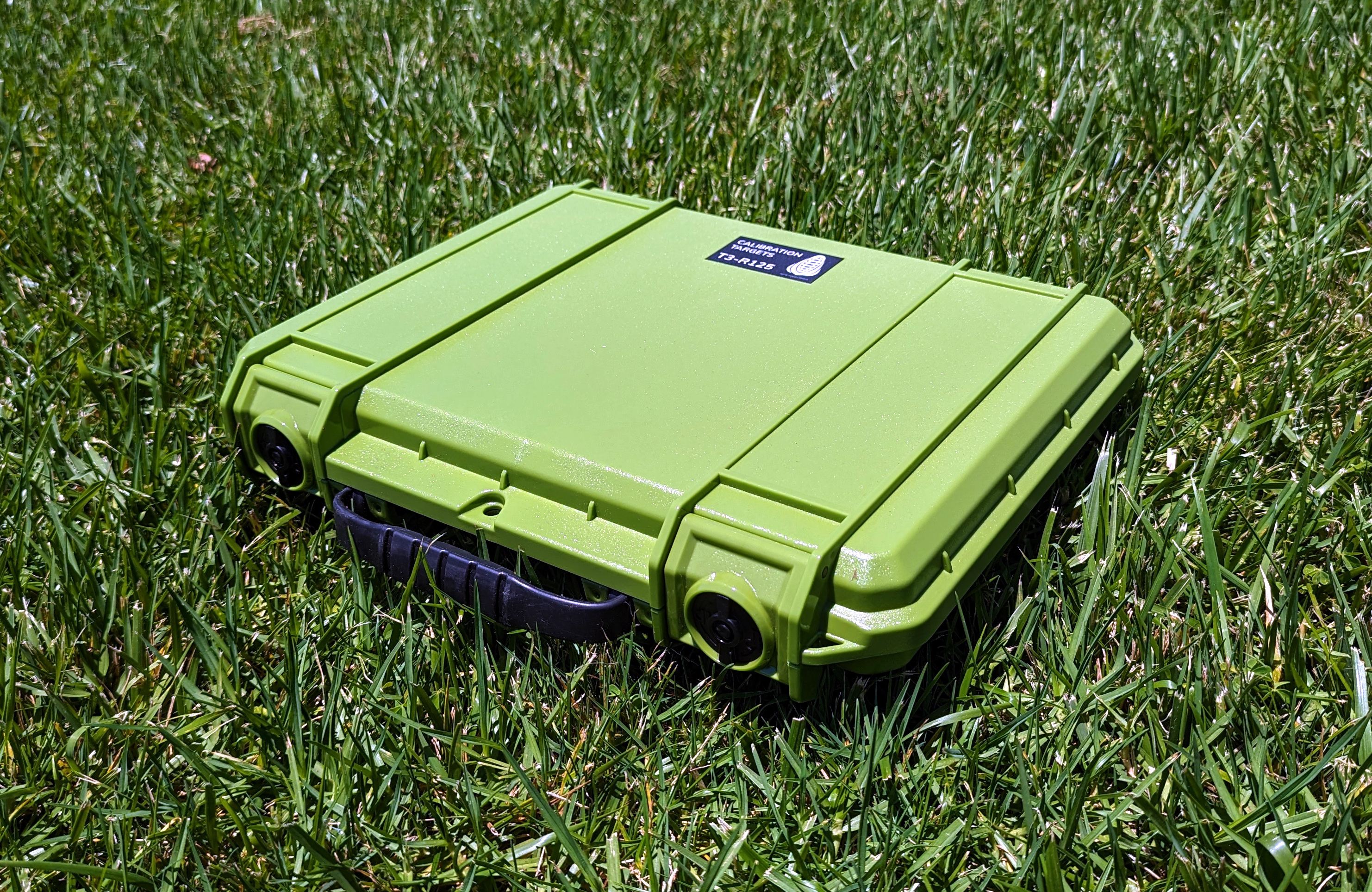

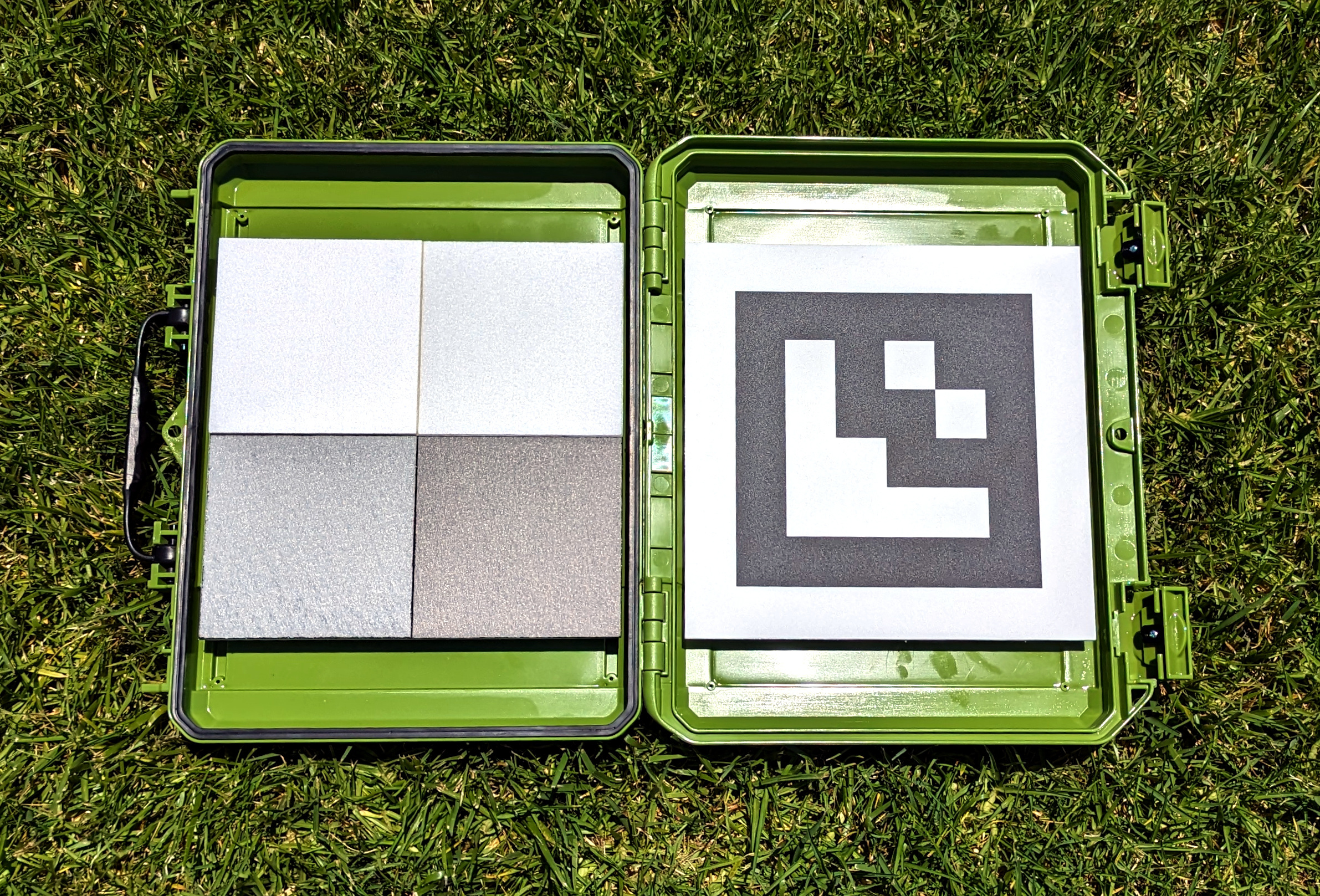

<div><figure><img src="https://679393546-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2Fn0wHOsPdd7gIl2aN0xwk%2Fuploads%2Fgit-blob-6899390da3cedba720ff15a8fd3131fda1642822%2Ft3-125.jpg?alt=media" alt=""><figcaption><p>T4-R125</p></figcaption></figure> <figure><img src="https://679393546-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2Fn0wHOsPdd7gIl2aN0xwk%2Fuploads%2Fgit-blob-5d9f4c92554ff49ada648915e2b9cbdd7624cc5b%2Ft3-125_2.jpg?alt=media" alt=""><figcaption><p>T4-R125</p></figcaption></figure> <figure><img src="https://679393546-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2Fn0wHOsPdd7gIl2aN0xwk%2Fuploads%2Fgit-blob-220dca342fc1beb8fd14dfd5e3e5f145c90e2b42%2Ft3-125_closed.jpg?alt=media" alt=""><figcaption><p>T4-R125</p></figcaption></figure></div>
