# Цілі калібрування

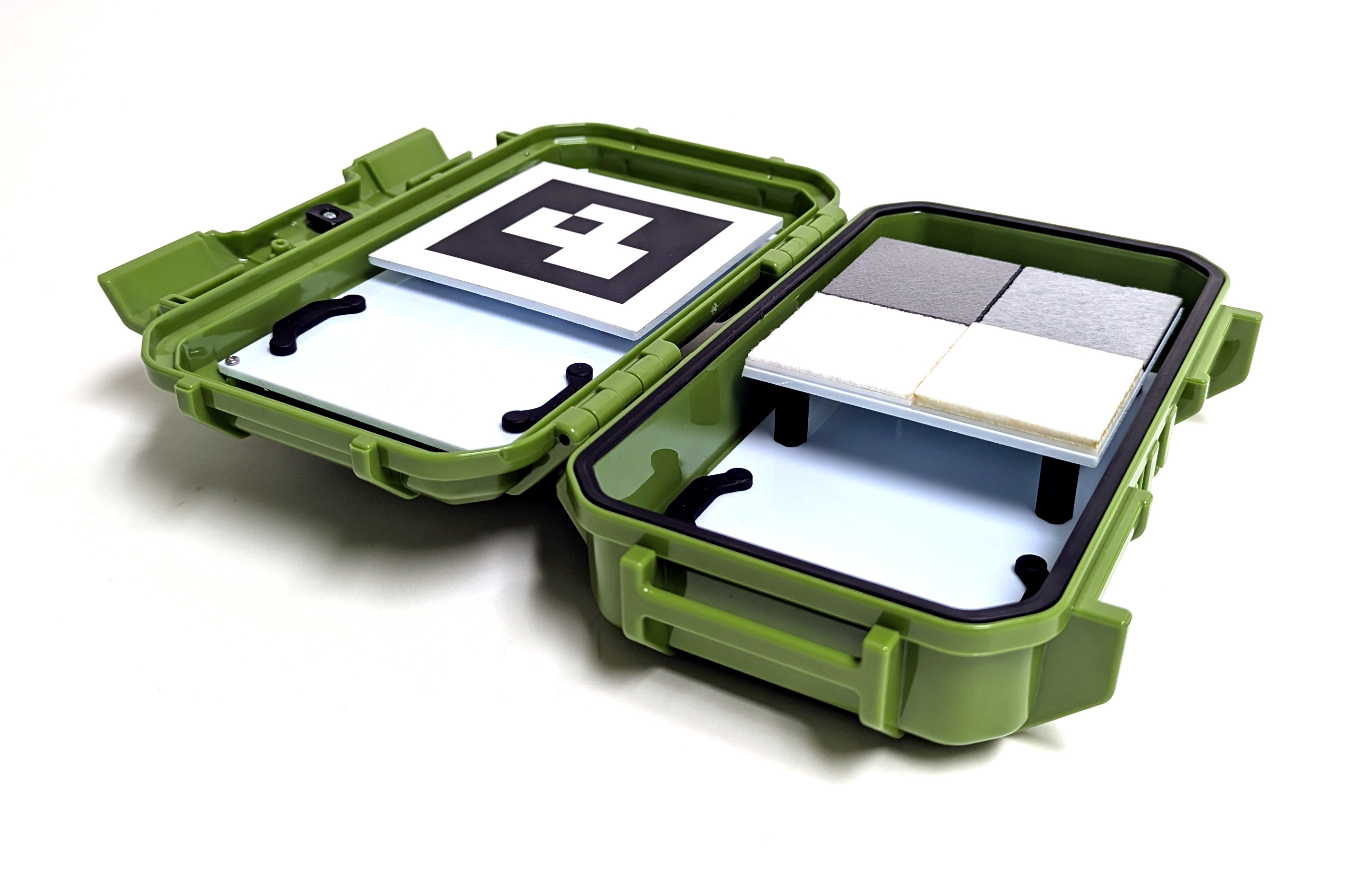

MAPIR пропонує різні калібрувальні мішені для широкого спектру застосувань. Компактний T4-R50, показаний нижче, містить 4 панелі, які були виміряні на світловідбивання в діапазоні від 250 до 2500 нм.

<figure><img src="https://2686772381-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FPl3HtCVpQfP9mdwY3kJo%2Fuploads%2Fgit-blob-e9fc33cccbd49e38608c49a6a2e59785514a2acb%2Ft4-r50_2.jpg?alt=media" alt=""><figcaption><p>MAPIR T4-R50</p></figcaption></figure>

Дифузні еталонні мішені T4 мають такі криві відбиття, \[завантажити дані тут]\(<https://cdn.shopify.com/s/files/1/0972/5566/files/MAPIR\\_Diffuse\\_Reflectance\\_Standard\\_Calibration\\_Target\\_Data\\_T4.xlsx?v=1741759157>):

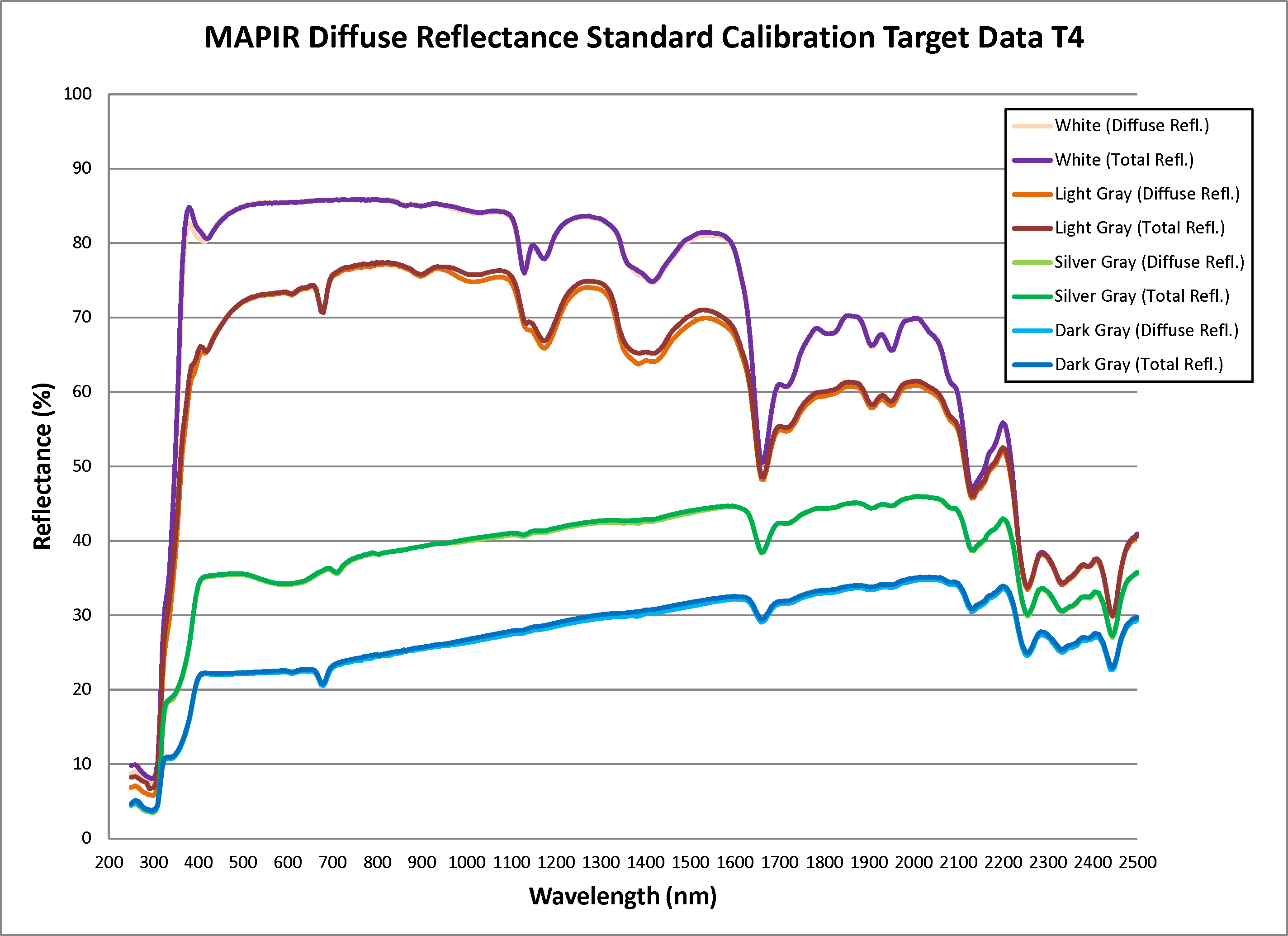

<figure><img src="https://2686772381-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FPl3HtCVpQfP9mdwY3kJo%2Fuploads%2Fgit-blob-fb7dd2af34f784707e45b9a2af5a1ca24cfb7162%2FMAPIR%20Diffuse%20Reflectance%20Standard%20Calibration%20Target%20Data%20T4%20(250-2500nm).png?alt=media" alt=""><figcaption><p>MAPIR T4 Відбивання :: 250-2500 нм</p></figcaption></figure>

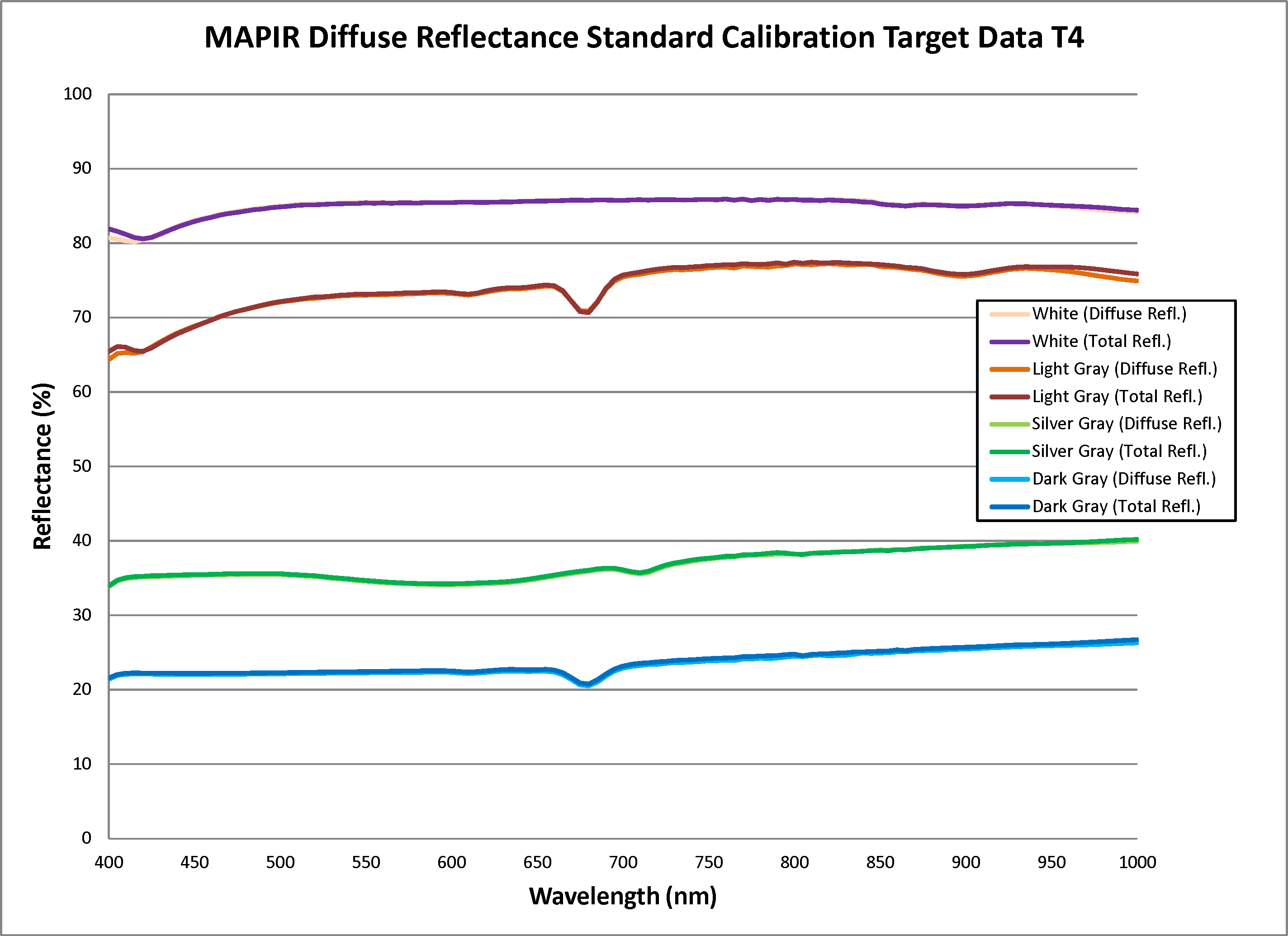

<figure><img src="https://2686772381-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FPl3HtCVpQfP9mdwY3kJo%2Fuploads%2Fgit-blob-0a0d2d22c69e54ac0a7466fcebef747851e5b14c%2FMAPIR%20Diffuse%20Reflectance%20Standard%20Calibration%20Target%20Data%20T4%20(400-1000nm).png?alt=media" alt=""><figcaption><p>MAPIR T4 Відбивання :: 400-1000 нм</p></figcaption></figure>

Дифузні еталонні мішені T4P мають такі криві відбиття, \[завантажити дані тут]\(<https://cdn.shopify.com/s/files/1/0972/5566/files/MAPIR\\_Diffuse\\_Reflectance\\_Standard\\_Calibration\\_Target\\_Data\\_T4.xlsx?v=1741759157>):

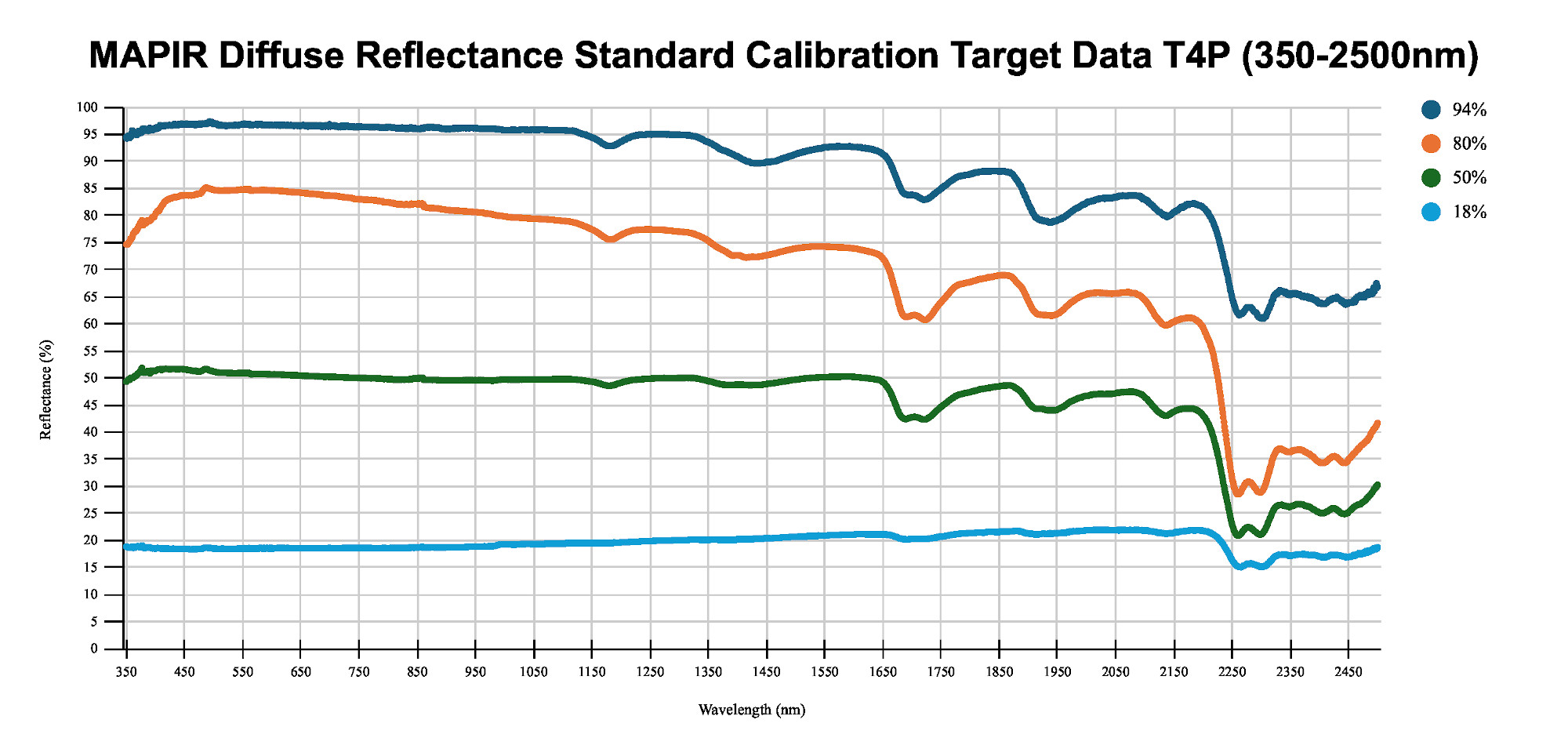

<figure><img src="https://2686772381-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FPl3HtCVpQfP9mdwY3kJo%2Fuploads%2Fgit-blob-0a4244fb46a7deff1fe23ede12aeb7d74e68e1e3%2FMAPIR%20Diffuse%20Reflectance%20Standard%20Calibration%20Target%20Data%20T4P%20--%20350-2500nm.jpg?alt=media" alt=""><figcaption><p>MAPIR T4P Відбивна здатність :: 250-2500 нм</p></figcaption></figure>

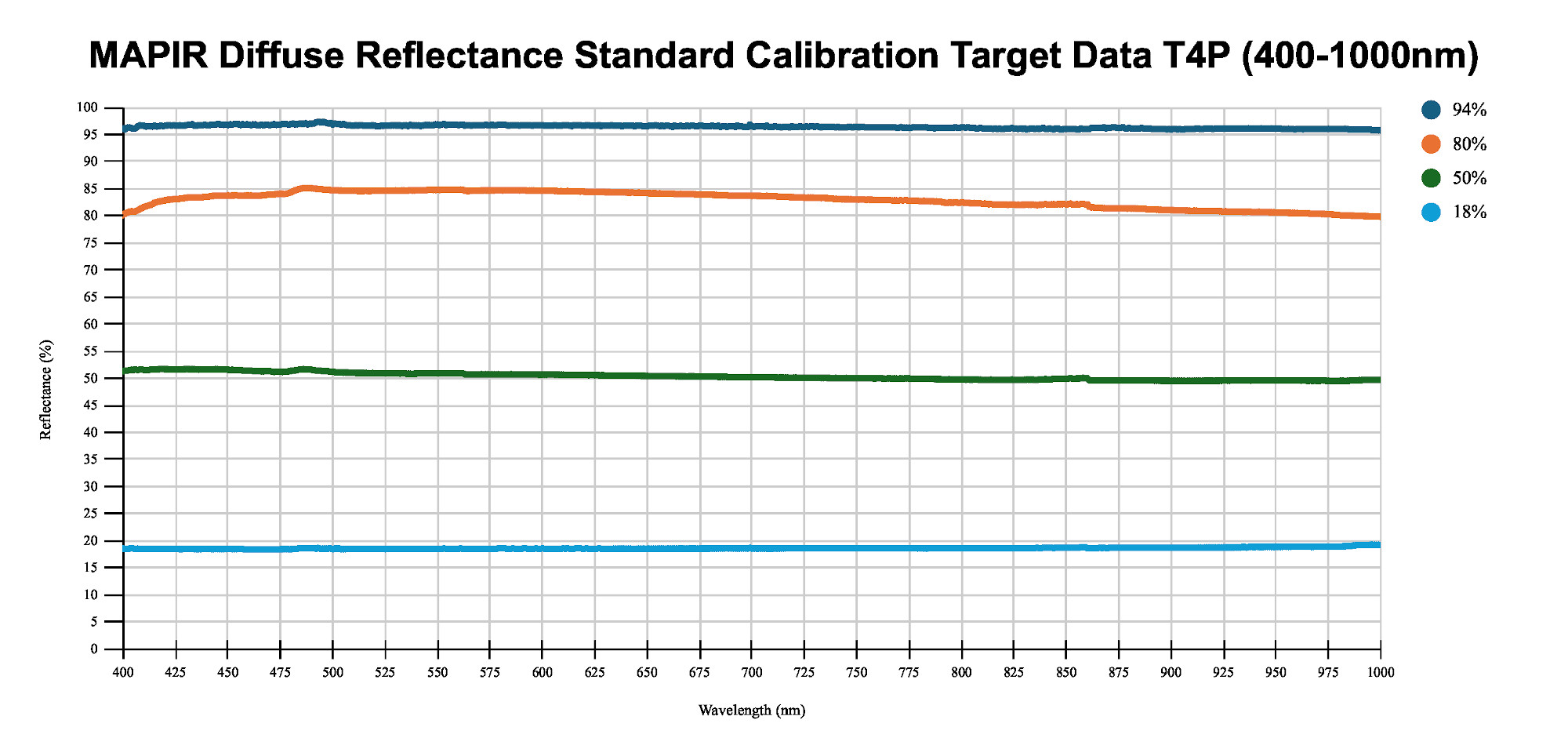

<figure><img src="https://2686772381-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FPl3HtCVpQfP9mdwY3kJo%2Fuploads%2Fgit-blob-dd7a31828ee58949f583c99223ac776fb8166c0c%2FMAPIR%20Diffuse%20Reflectance%20Standard%20Calibration%20Target%20Data%20T4P%20--%20400-1000nm.jpg?alt=media" alt=""><figcaption><p>MAPIR T4P Відбивна здатність :: 400-1000 нм</p></figcaption></figure>

На графіку відбивної здатності можна побачити, що значення є довжиною хвилі (ось x) проти відсотка відбивної здатності (ось y). Коли ми знімаємо зображення калібрувальної мішені, ми створюємо взаємозв'язок між значенням пікселя та відсотком відбивної здатності в межах спектра, до якого чутливі кожна з смуг сенсора камери.

Це означає, що з кожним зображенням, знятим нашими камерами, ви можете використовувати фотографію наших мішеней відбиття, таких як [T4-R50](https://www.mapir.camera/collections/calibration-targets/products/diffuse-reflectance-standard-calibration-target-package-t3-r50) або [T4-R125](https://www.mapir.camera/collections/multispectral-reflectance-reference-calibration-targets/products/diffuse-reflectance-standard-calibration-target-package-t4-r125), для калібрування зображень за відбиттям. Після калібрування кожен піксель зображення дорівнює відсотку відбиття.

Якщо ви виводите відкалібровані зображення в Chloros як типові JPG або TIFF, то відсоток відбиття обчислюється шляхом ділення значення пікселя на бітову глибину формату зображення. Отже, для JPG діліть на 255, а для TIFF діліть на 65 535. Ви також можете вибрати вихідний формат PERCENT у Chloros, і тоді кожен піксель буде мати значення від 0,0 до 1,0 (від 0% до 100% відбиття). Просто майте на увазі, що деякі програми для роботи з зображеннями не підтримують зображення у відсотках (з плаваючою комою), а також що вони займають багато місця на диску.

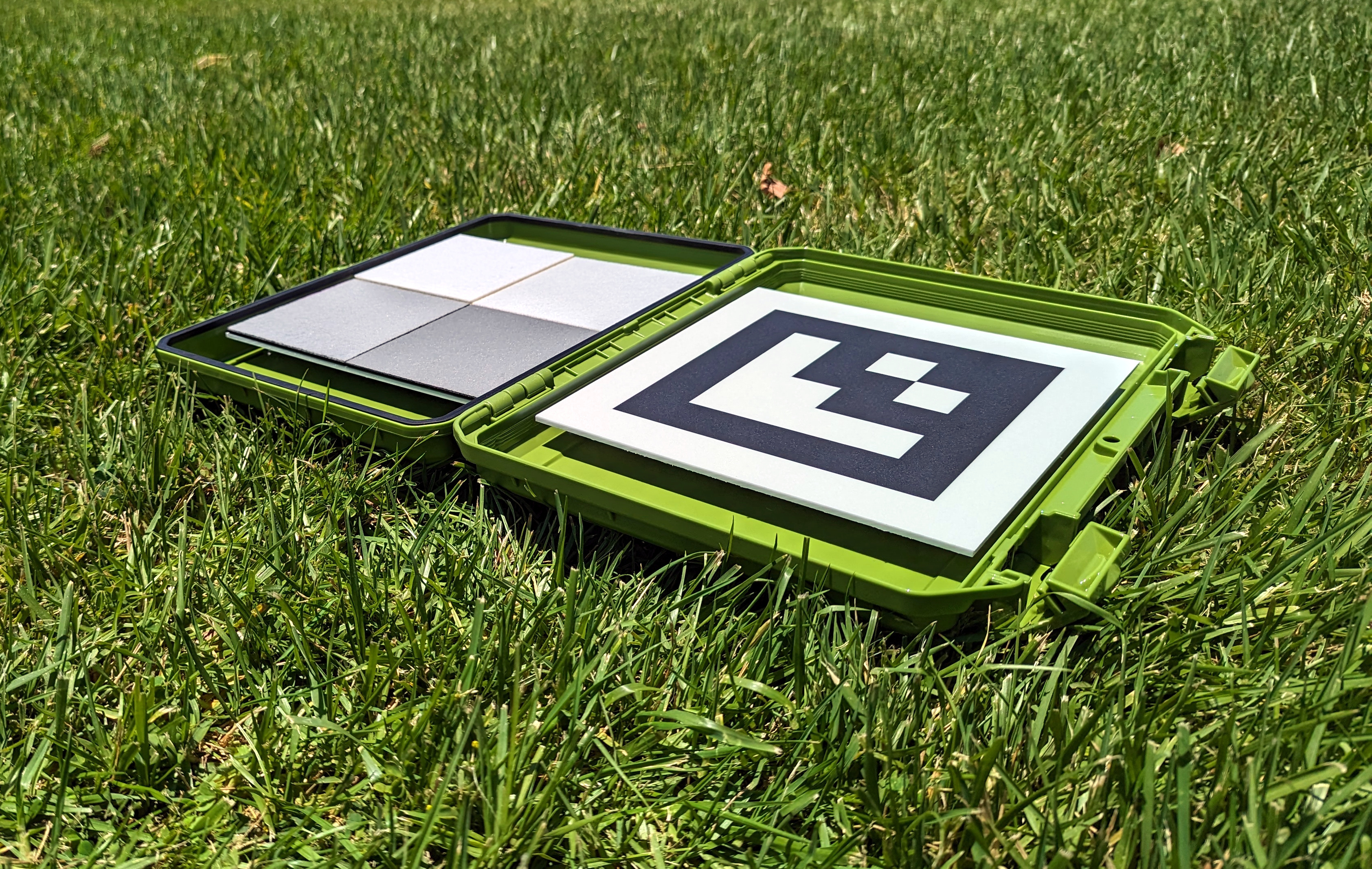

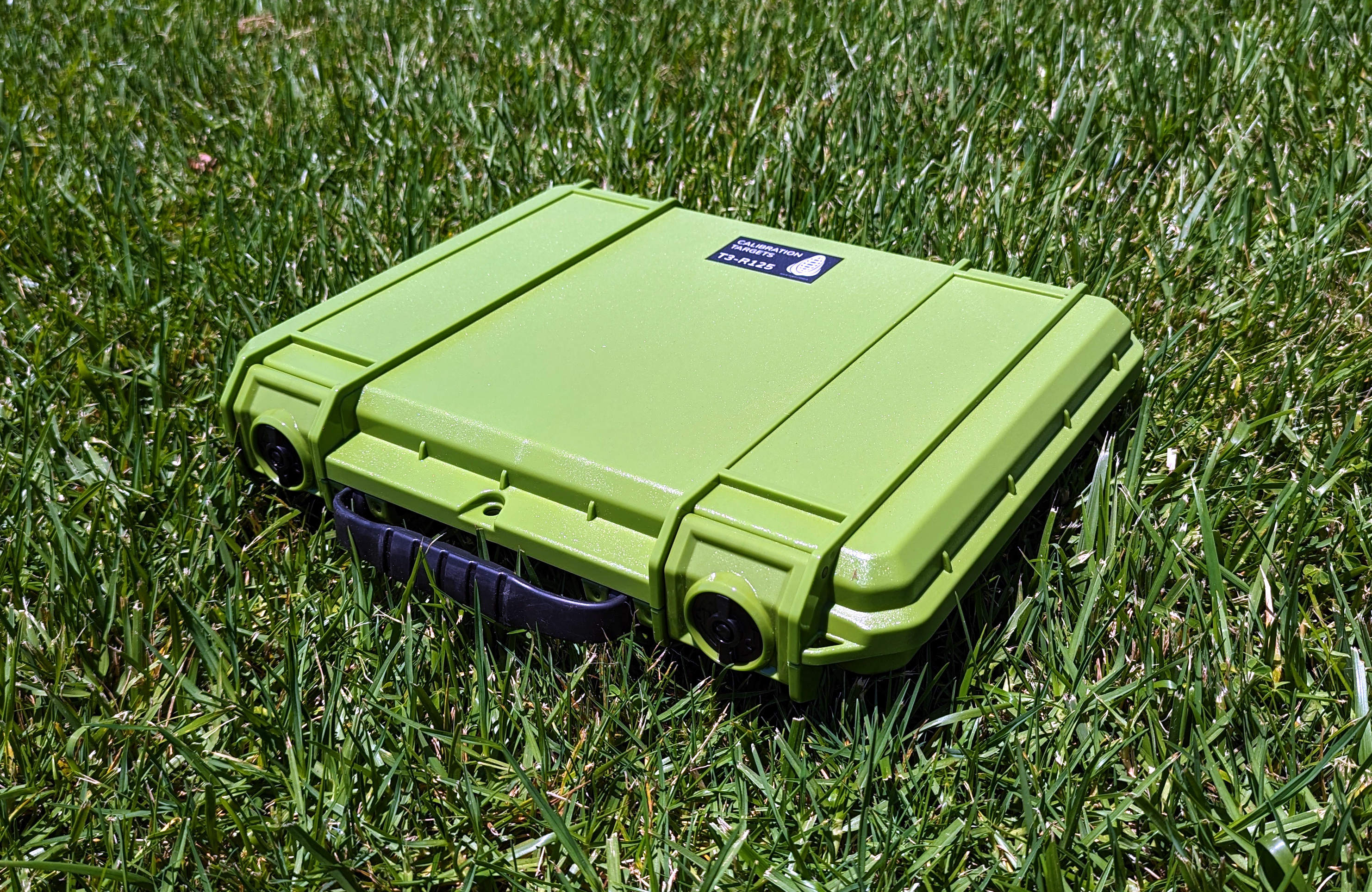

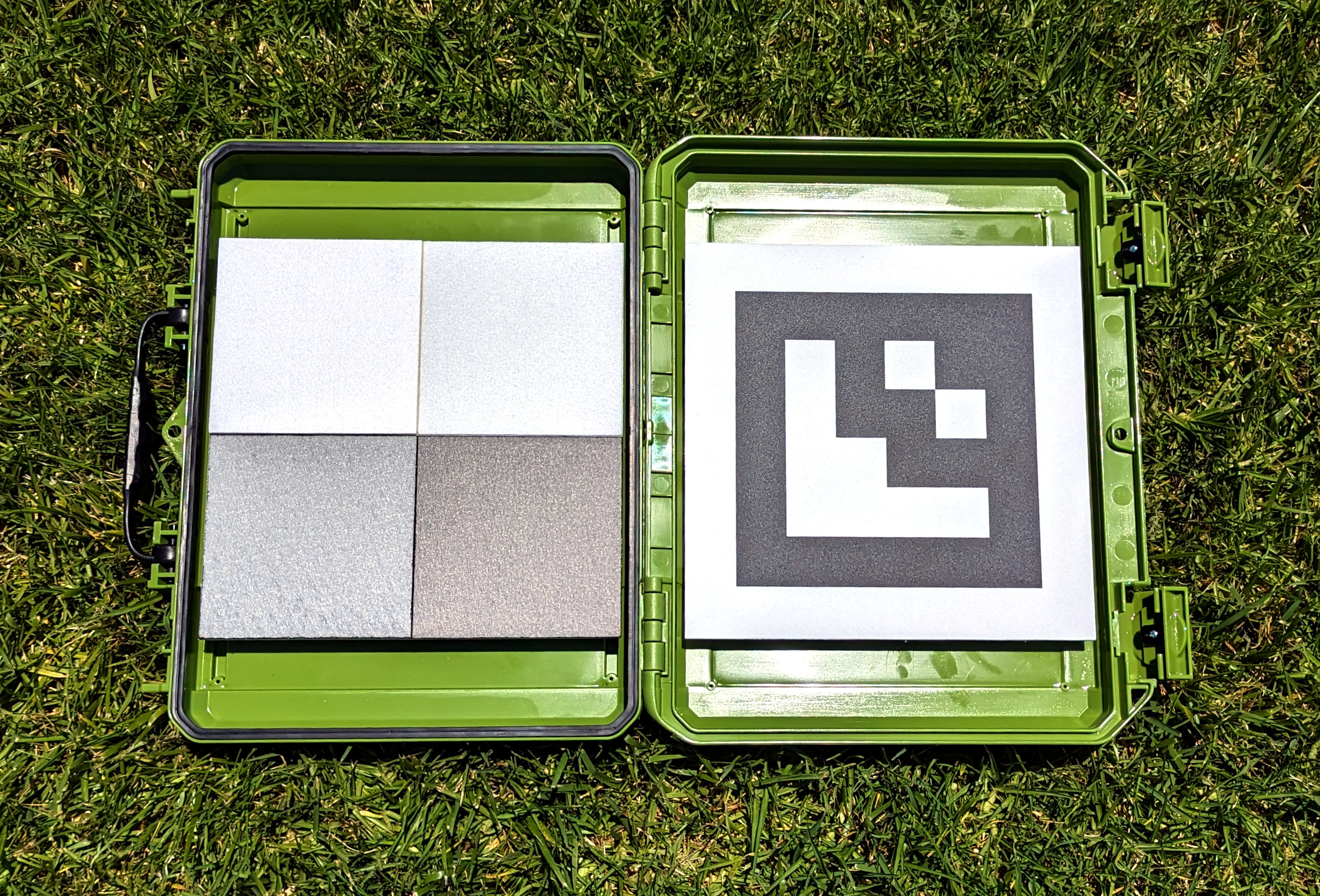

<div><figure><img src="https://2686772381-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FPl3HtCVpQfP9mdwY3kJo%2Fuploads%2Fgit-blob-6899390da3cedba720ff15a8fd3131fda1642822%2Ft3-125.jpg?alt=media" alt=""><figcaption><p>T4-R125</p></figcaption></figure> <figure><img src="https://2686772381-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FPl3HtCVpQfP9mdwY3kJo%2Fuploads%2Fgit-blob-5d9f4c92554ff49ada648915e2b9cbdd7624cc5b%2Ft3-125_2.jpg?alt=media" alt=""><figcaption><p>T4-R125</p></figcaption></figure> <figure><img src="https://2686772381-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FPl3HtCVpQfP9mdwY3kJo%2Fuploads%2Fgit-blob-220dca342fc1beb8fd14dfd5e3e5f145c90e2b42%2Ft3-125_closed.jpg?alt=media" alt=""><figcaption><p>T4-R125</p></figcaption></figure></div>
