Verificando a Exposição da Câmera

Use o MCC para verificar a superexposição/subexposição das imagens do alvo de calibração

Nós enviamos nossas câmeras com exposição padrão (velocidade do obturador, ISO) que normalmente é melhor deixar nos padrões na maioria dos casos. A exposição padrão é definida com base em uma boa exposição ao capturar imagens externas durante um dia de sol pleno. Uma boa exposição significa que os painéis alvo de calibração não estão superexpostos (muito claros) nem subexpostos (muito escuros).

Se estiver capturando imagens em ambientes com iluminação mais intensa, o que é raro, você pode diminuir a exposição (tornar as imagens mais escuras). É melhor ajustar apenas a velocidade do obturador e deixar o ISO sozinho para reduzir a adição de ruído adicional. Para tornar as imagens mais escuras, você aumentaria o denominador da velocidade do obturador. Portanto, se a velocidade do obturador for 1/S, aumente o valor S para tornar as imagens mais escuras. Por exemplo, se atualmente é 1/500s, para tornar as imagens mais escuras, mude para 1/1000s.

Se você estiver capturando imagens em um ambiente com iluminação mais escura, o que é comum dentro de um prédio ou ao ar livre durante um dia nublado, você pode aumentar a exposição (tornar as imagens mais claras). É melhor ajustar apenas a velocidade do obturador e deixar o ISO sozinho para reduzir a adição de ruído adicional. Para tornar as imagens mais brilhantes, você diminuiria o denominador da velocidade do obturador. Portanto, se a velocidade do obturador for 1/S, diminua o valor S para tornar as imagens mais escuras. Por exemplo, se atualmente é 1/500s, para tornar as imagens mais claras, mude para 1/250s.

Você deve ter cuidado para não ajustar a exposição de forma que os painéis fiquem super ou subexpostos. Agora você pode usar o MCC para verificar sua exposição e o MCC informará se ele acha que eles ficarão super ou subexpostos após a calibração da refletância. Se o MCC avisar que suas imagens estão super/subexpostas, isso não impedirá que você as processe, portanto, lembre-se disso e preste atenção à saída do log.

Um exemplo de fluxo de trabalho para verificar a exposição é descrito abaixo. Isso é recomendado para todos os usuários que desejam obter os melhores dados possíveis de suas câmeras MAPIR.

Verificando a Exposição da Câmera no MCC

Comece posicionando nosso pacote de alvo de calibração de forma que a luz ambiente reflita nele de forma semelhante a como você capturará as imagens não-alvo. Normalmente, isso significa apenas colocá-lo no chão, mas você deve fazer a melhor escolha com base em suas próprias necessidades específicas de imagem.

Comece com a exposição padrão e capture uma imagem nessa velocidade do obturador. Por exemplo, vamos supor que nosso padrão seja 1/250s. Em seguida, capture uma imagem mais clara diminuindo a velocidade do obturador, em nosso exemplo seria 1/125s. Em seguida, capture uma imagem mais escura aumentando a velocidade do obturador, em nosso exemplo seria 1/500s.

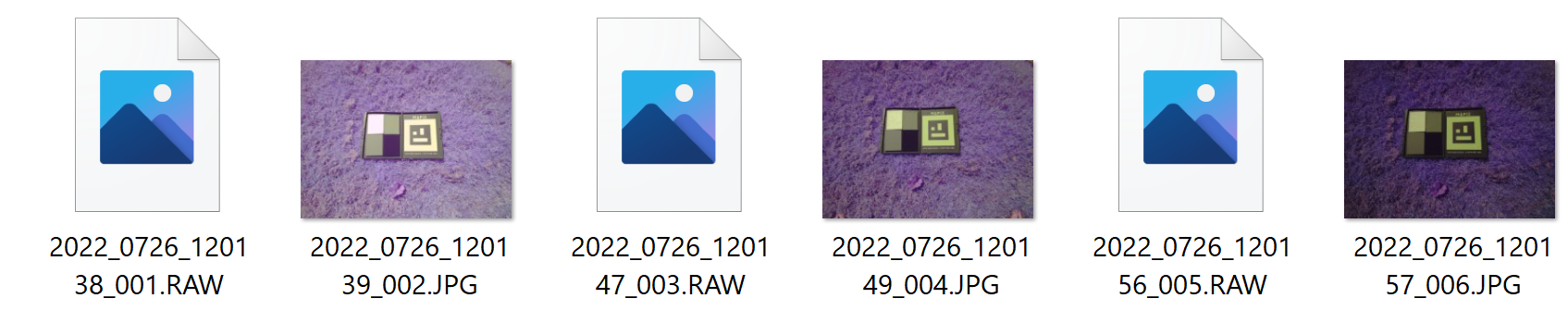

Organize as imagens em uma pasta como esta:

Você pode ver como a imagem 002 (1/125s) é mais clara que a imagem 004 (1/250s) e a 006 (1/500s) é mais escura.

Podemos ver facilmente a mudança na exposição do JPG, mas o RAW será convertido para TIFF e sempre ficará muito mais escuro que o JPG. Portanto, você não pode usar o JPG como um medidor de exposição se planeja usar os dados de pixel RAW. É melhor testar no MCC como estamos discutindo agora.

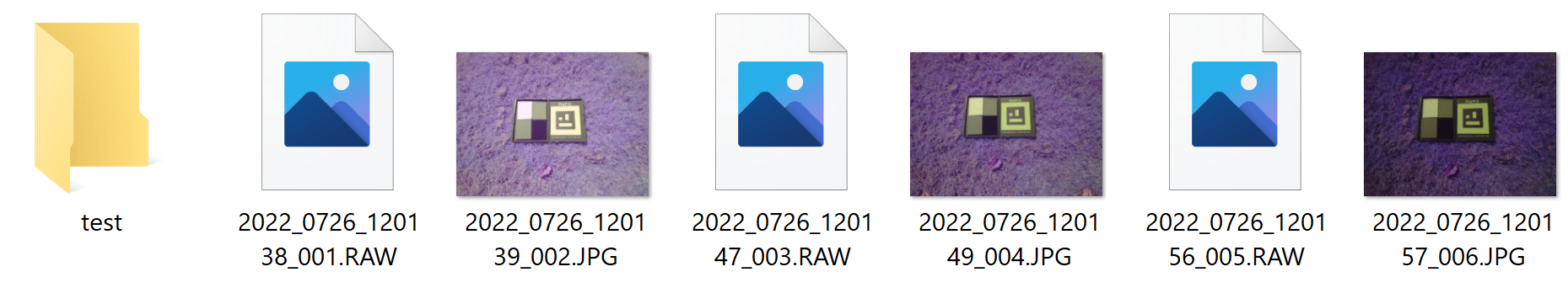

O MCC não processará imagens de exposição variável, então você precisa colocar a imagem que deseja testar em sua própria pasta, vamos nomear essa pasta como "test":

Se você estiver processando RAW+JPG, coloque o RAW e o JPG que deseja avaliar na pasta de teste. Se você estiver capturando apenas imagens JPG, coloque o único JPG na pasta de teste.

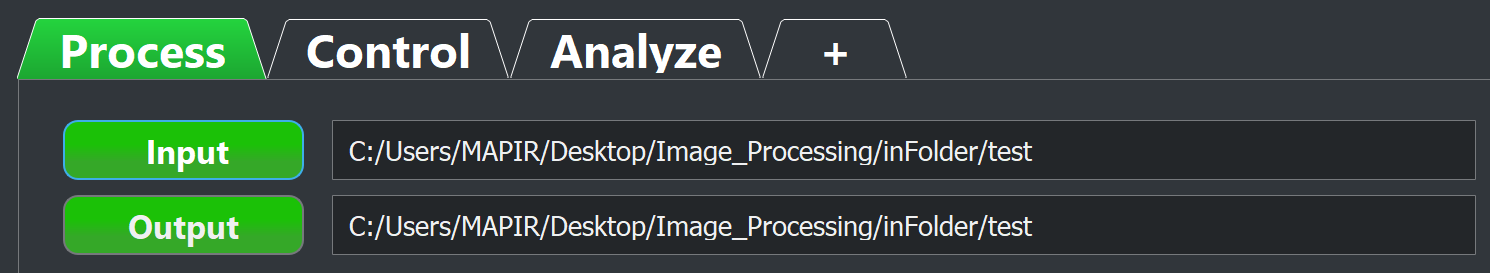

Agora escolha a pasta de teste como sua pasta de entrada no MCC:

Para esta avaliação de exposição, precisamos apenas executar a etapa de Análise mais rápida, então copie a imagem de teste para a pasta de teste e pressione o botão Analisar. Faça isso para cada imagem que deseja testar a exposição.

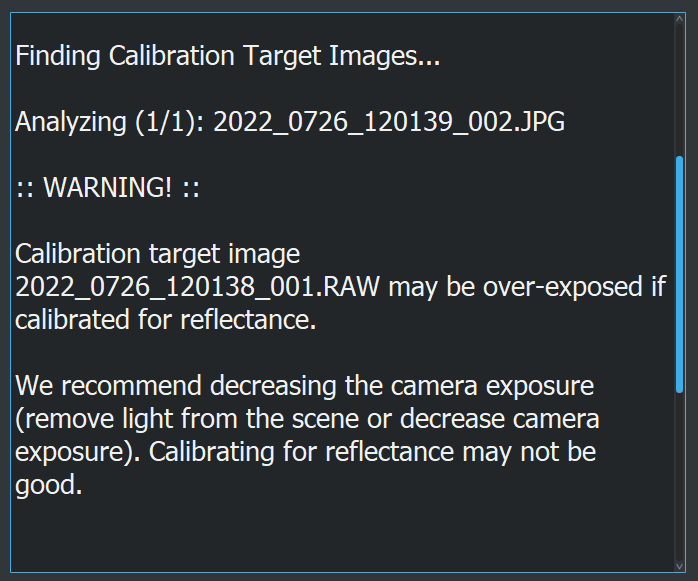

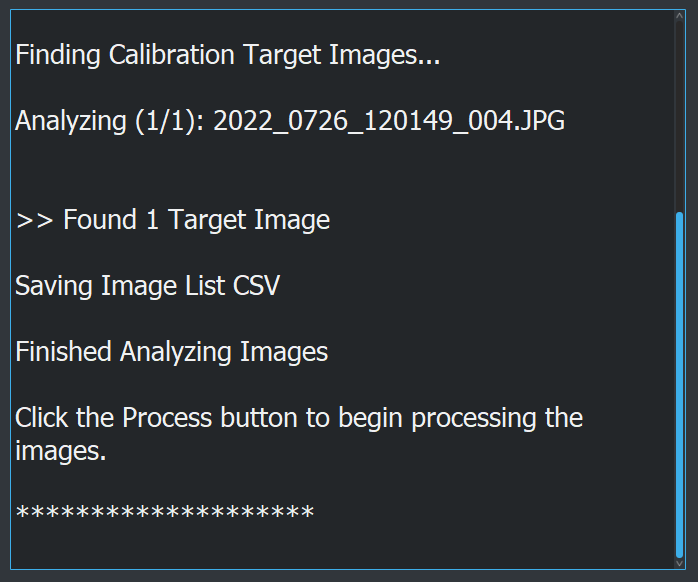

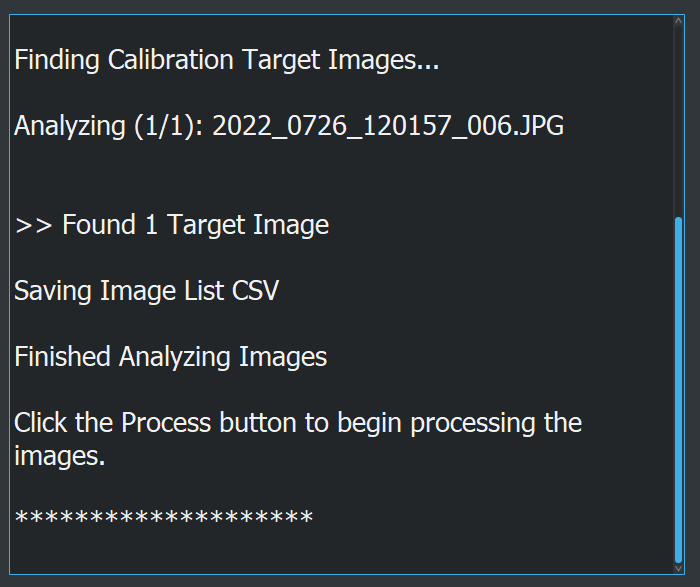

Aqui estão os resultados para nossas 3 imagens:

Como você pode ver na saída de log do MCC acima, nossa imagem 002 (1/125s) é muito brilhante (superexposta) e nossas outras imagens são utilizáveis porque não nos avisaram que estavam super ou subexpostas.

Você então definiria a velocidade do obturador da câmera para 1/250s (004) ou 1/500s (006), não 1/125s (002).

Supondo que a luz ambiente não mude substancialmente, agora você pode usar com segurança as velocidades do obturador de 1/250 ou 1/500 para capturar o restante de suas imagens.

Se você testar várias exposições e encontrar várias velocidades de obturador que funcionem, como fizemos em nosso exemplo (1/250s e 1/500s), normalmente é recomendável escolher uma exposição utilizável que seja mais escura (1/500s), pois é mais comum você querer os resultados dos pixels nas regiões mais claras do que nas mais escuras (sombras).

Aqui está a aparência do painel branco da imagem superexposta 002 após a calibração:

Observe a quantidade excessiva de pixels vermelhos no alvo branco, bem como o excesso de pixels verdes no alvo cinza claro. Esses pixels provavelmente estão superexpostos e afetarão adversamente as fórmulas de calibração usadas para calibrar as imagens. Recomendamos que você preste atenção aos avisos no MCC e nos pergunte qualquer dúvida que possa ter para que seus dados sejam capturados corretamente. Não demora muito para verificar a exposição conforme mostrado acima para melhorar seus resultados.
